Winkelanlagen
SAOMAD Winkelanlagen: eine gefestigte Tradition
Die SAOMAD Winkelanlagen entstanden aus der Erfahrung und dem Innovationswillen, die das Unternehmen seit jeher auszeichnen. Die unterschiedlichen Produktionsanforderungen und die insbesondere im Bereich der Holzfenster und -türen immer stärker umkämpften Märkte erfordern hohe Flexibilität und Vielseitigkeit.
Titanium, Operator und Sintesi sind drei Antworten auf die Wünsche von Fenster- und Türbauern, die kompakte, robuste und einfach zu bedienende Winkelanlagen suchen.

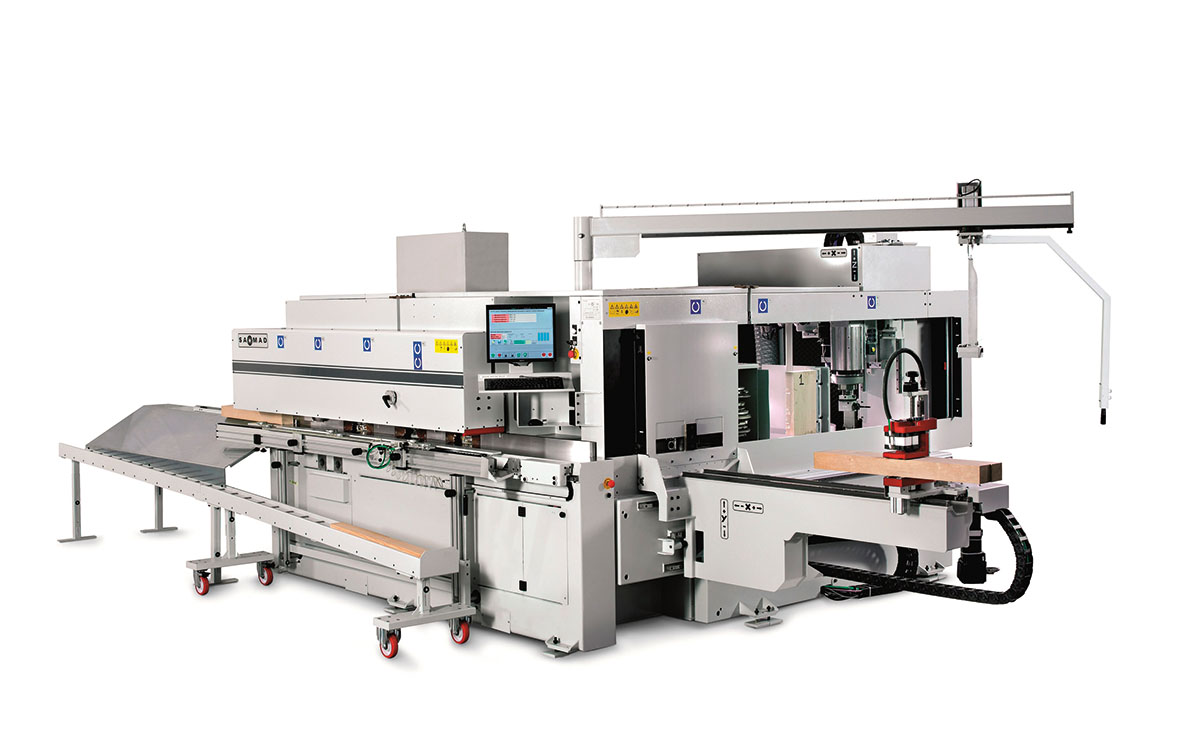

Titanium
Unter den Winkelanlagen ist Titanium diejenige, die am besten die Erfahrung von SAOMAD bei der Herstellung von Anlagen für die Fenster- und Türproduktion zusammenfasst. Dank einer Technologie der neuesten Generation und eines Spannsystems, das die Abmessungen der zu bearbeitenden Werkstücke automatisch berechnet, kann Titanium die Arbeitszeiten reduzieren und gleichzeitig hohe Produktivität gewährleisten. Die hohe Flexibilität der Wellen zum Zapfschneiden und Profilieren, die extreme Praxistauglichkeit der Bearbeitungsoperationen und die Gesamtverkleidung zur Senkung des Geräuschpegels und der Sicherheit heben dieses Bearbeitungszentrum in der Branche auf eine Spitzenposition.
Wesentliche Merkmale von Titanium:
- Möglichkeit der gleichzeitigen Bearbeitung von 2 Werkstücken. Durch das Interpolationssystem der Achsen können Zapfen mit einer Neigung von +/- 60° ausgeführt und das Werkstück immer senkrecht zur Maschine positioniert werden
- Profilierung des Einzelwerkstücks, das durch pneumatische Gegenführung so gehalten wird, dass mit allen 3 Wellen gleichzeitig gearbeitet werden kann, um vielfältige Profile auszuführen
- Möglichkeit, Türkanten zur Formung eines Türflügels mit 3 Wellen gleichzeitig zu glätten
- Rechtwinklige Bearbeitung der Türen dank eines Wagens, mit dem die Tür bis zu einer Breite von maximal 600 mm rechtwinklig gehalten werden kann
- Zapfenschneideinheit mit Pantograph: Mit der Lösung Titan + Pantograph können Zapfenschneid- und Bohrarbeiten in einem einzigen Arbeitsgang durchgeführt werden
- Dank der bereits im Maschinenprogramm eingefügten Arbeitszyklen oder Pantographmakros können verschiedene Arten von Beschlägen eingefügt werden
- Möglichkeit, 1 oder 2 austauschbare Wellen mit Hebezeug und einen Kegel-Tragwagen zu haben
Schildern Sie uns Ihren Bedarf und vereinbaren Sie einen Termin
Technische Daten
| Min-Max-Werkstücklänge | 250 (Innenzapfen)-2.800 mm |
| Min-Max-Werkstückbreite | 35-200 mm |
| Min-Max-Werkstückhöhe | 30-120 mm |
| Automatische Neigung | +/- 60° |
Kreissäge-Einheit
| Motorleistung | 3 kW |
| Welle Ø | 30 mm |
| Kreissäge Ø | 450 mm |
| Drehzahl des Sägemotors | 3.000 U/min |
| Schneidhöhe | 120 mm |
| Pneumatische Vertikalbewegung |
HSKB100 Schnellspannfutter
| Motorleistung | 9,25 kW |
| Umdrehungen der Motorwelle | 3.200 U/min |
| Maximaler Werkzeugdurchmesser | 320 mm |
| Elektronische Vertikalbewegung |
Profilierwellen
| Welle Ø | 50 mm |
| Länge der Welle | 320 mm |
| Motorleistung | 9,25 kW |
| Umdrehungen Motor der Welle | 6.000 U/min |
| Elektronische Vertikalbewegung |
Leistenrückgewinnungseinheit
| Welle Ø | 30 mm |
| Kreissäge Ø | 200 mm |
Radiusfräseinheit
| Welle Ø | 30 mm |
| max. Ø Radiusfräser | 180 mm |
Operator
Die Winkelanlagen Operator werden in der für die spezifischen Bedürfnisse des Endanwenders am besten geeigneten Zusammensetzung geliefert und bieten die Möglichkeit, alle verschiedenen Elemente eines Fensterrahmens in Serie oder hintereinander unabhängig von der Auftragsmenge oder der Größe der zu bearbeitenden Werkstücke zu fertigen.
Die Stärken von Operator sind hohe Flexibilität, Benutzerfreundlichkeit, Robustheit und Kompaktheit, alles durch eine sofort und einfach zu bedienende Software verwaltet.
Hauptmerkmale dieses Bearbeitungszentrums:
- Die Gleitbewegung des Zapfenschneidwagens basiert auf integrierten Linearführungen mit doppeltem Kugelrücklauf, die über die Zeit eine hohe Präzision, Robustheit und Zuverlässigkeit ermöglichen
- Trennbandsäge mit pneumatischer Vertikalpositionierung von oben nach unten zur Herstellung von +/- 60° schrägen Zapfen und für mehr Sicherheit
- Zapfenschneidewelle mit Durchmesser 50 mm, Länge 320 mm mit vertikaler Verschiebung mit durchgehender Achse, computergesteuert. Maximaler Werkzeugdurchmesser 320 mm; Standardmotor 7,5 kW
- Möglichkeit zur Ausführung von schrägen Zapfen durch die +/- 60°-Neigung der Auflageführung
- Werkstückvorschub auf der Profilierseite durch ein robustes System, bestehend aus zwei Gummirädern mit einstellbarem Luftdruck
- Gleichzeitiges Beschlagen des Flügels auf der Zapfenschneidseite und des Pfostens auf der Profilierseite
- Dank eines speziellen Hängearms mit Gelenken kann das Bedienfeld in jede beliebige Arbeitsposition ausgerichtet werden und während der Bearbeitung können bei laufender Maschine Programme, Daten und Parameter geändert werden
Schildern Sie uns Ihren Bedarf und vereinbaren Sie einen Termin
Kreissäge-Einheit
| Motorleistung | 3 kW |
| Drehzahl des Sägemotors | 3.000 U/min |
| Kreissäge Ø | 400 mm |
| Max. Schnitthöhe | 125 mm |
Zapfenschneidewelle
| Menge | 01 |
| Durchmesser der Welle | 50 mm |
| Länge der Welle | 320 mm |
| Motorleistung | 7,5 kW |
| Umdrehungen Motor der Welle | 3.200 U/min |
| Maximaler Werkzeug-Ø | 320 mm |
Profilierwellen
| OPERATOR 4 | 1 |
| OPERATOR 5 | 2 |
| Durchmesser der Welle | 50 mm |
| Länge der Welle | 320 mm |
| Motorleistung | 7,5 kW |
| Umdrehungen Motor der Welle | 6.000 U/min |
| Maximaler Werkzeugdurchmesser | 240 mm |
| Durchmesser der Werkzeugbasis | 110-140 mm |
Leistenrückgewinnungseinheit
| Menge | 01 |
| Welle Ø | 30 mm |
| Motorleistung | 2,2 kW |
| Drehzahl des Sägemotors | 6.000 U/min |
| Durchmesser der Leistenrückgewinnungssäge | 200 mm |
Sintesi
SINTESI ist sicherlich die Winkelanlage, die die Anforderungen des aktuellen Marktes am besten erfüllt. Flexibel in der Produktion, da sie auch dank ihrer verschiedenen Optionals an die Kundenbedürfnisse angepasst werden kann, und ausgestattet mit einem verstellbaren Bedienfeld dank eines Hängearms, ermöglicht sie maximalen Komfort für den Bediener, der sie beliebig positionieren kann, und erlaubt zudem noch einen Online-Dialog.
Der Zapfenschneidwagen hat Linearführungen mit einem hochpräzisen, robusten und zuverlässigen Gleitsystem. Dies wird auch durch ein hervorragendes Schmiersystem ermöglicht. Der doppelte Arbeitszyklus ermöglicht das Zapfenschneiden auf beiden Seiten und optimiert die Produktivitätszeiten.
Darüber hinaus ist das Spannsystem der Werkstücke auf dem Tisch platziert, um einen höheren Bedienkomfort und mehr Arbeitssicherheit zu ermöglichen.
Diese Winkelanlage ist mit einer Trennbandsäge mit vertikaler pneumatischer Positionierung von oben nach unten ausgestattet, um den Geräuschpegel zu reduzieren und für mehr Sicherheit zu sorgen.
Eine weitere Möglichkeit, die Ihnen unsere SINTESI-Winkelanlage ermöglicht, sind die schrägen Zapfen dank der geneigten Auflageführung.
Die Automatisierung beim Einsetzen des Werkstücks vom Zapfenschneiden bis zum Profilieren bringt verschiedene Vorteile mit sich:
- Reduzierte Handhabung des Werkstücks durch den Bediener
- Höhere Produktion: Solange sich das Teil auf der zu profilierenden Seite befindet, kann der Bediener mit dem Zapfenschneiden fortfahren
- Jeglicher Fehler bei der Werkstückeinführung wird vermieden
- Maximale Benutzerfreundlichkeit und hohe Arbeitsgeschwindigkeit
Schildern Sie uns Ihren Bedarf und vereinbaren Sie einen Termin
Kreissäge-Einheit
| Motorleistung | 3 kW |
| Drehzahl des Sägemotors | 3.000 U/min |
| Kreissäge Ø | 400 mm |
| Schneidhöhe | 125 mm |
| Pneumatische Vertikalbewegung | |
Zapfenschneidewelle
| Welle Ø | 50 mm |
| Motorleistung | 7,5 kW |
| Umdrehungen Motor der Welle | 3.200 U/min |
| Maximaler Werkzeugdurchmesser | 330 mm |
| Elektronische Vertikalbewegung | |
Profilierwellen
| Welle Ø | 50 mm |
| Länge der Welle | 320 mm |
| Motorleistung | 5,5 kW |
| Umdrehungen Motor der Welle | 6.000 U/min |
| Elektronische Vertikalbewegung | |
Leistenrückgewinnungseinheit
| Welle Ø | |
| Kreissäge Ø | 200 mm |
