Centres angulaires

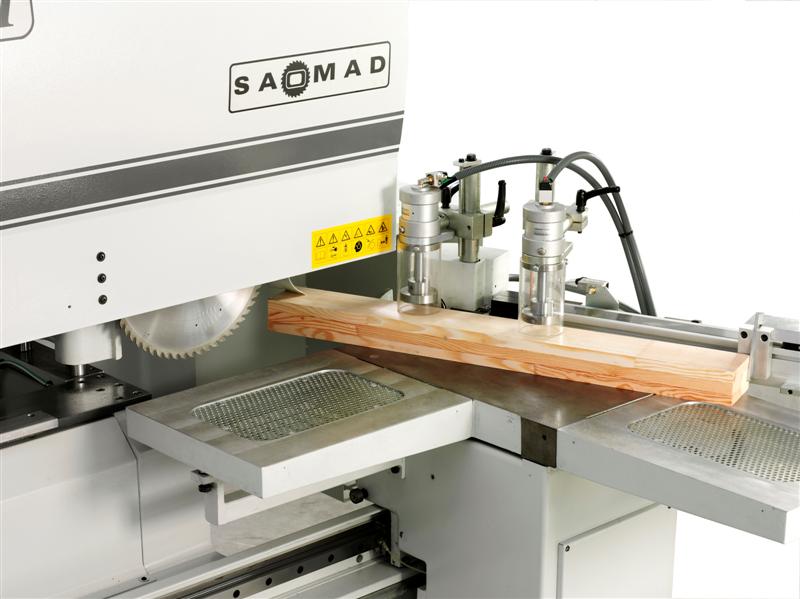

Centres d’usinage angulaires SAOMAD : une tradition bien ancrée
Les centres d’usinage angulaires de SAOMAD sont l’aboutissement de l’expérience et de la volonté d’innovation caractéristiques de l’entreprise. Les différentes exigences de production et les marchés de plus en plus compétitifs, notamment dans le secteur des menuiseries en bois, exigent une flexibilité et une polyvalence maximales.
Titanium, Operator et Sintesi sont trois centres d’usinage angulaires compacts, robustes et faciles à utiliser qui satisfont les exigences des fabricants de menuiseries.

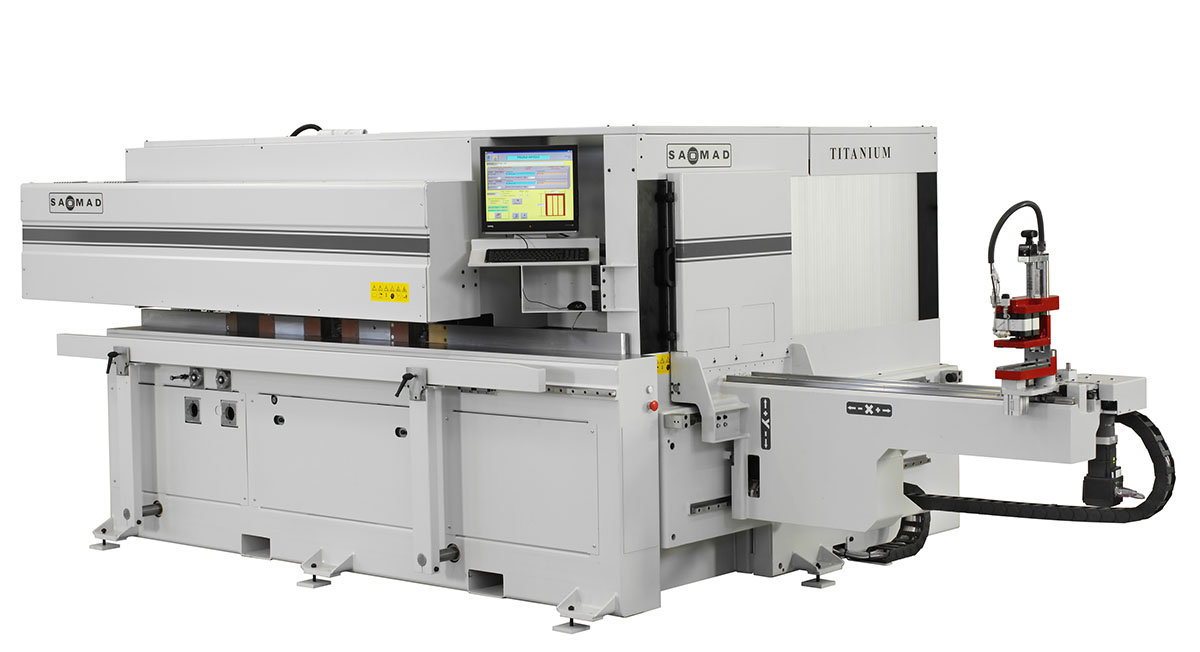

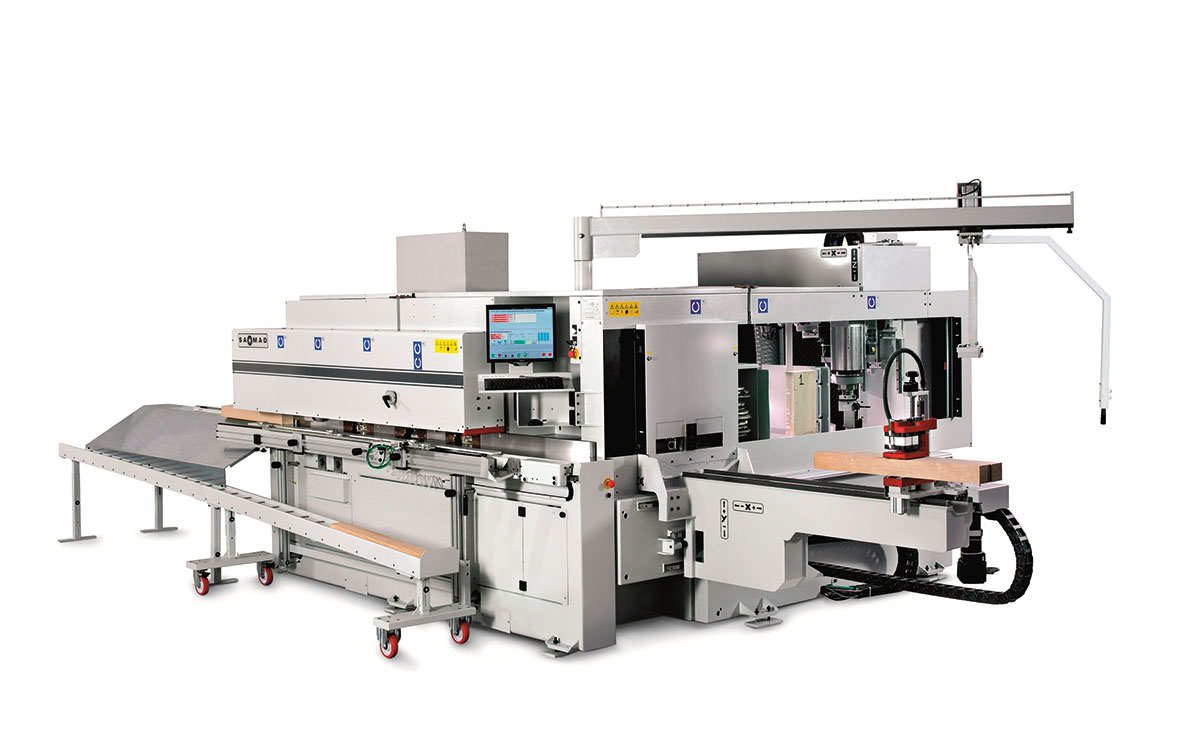

Titanium

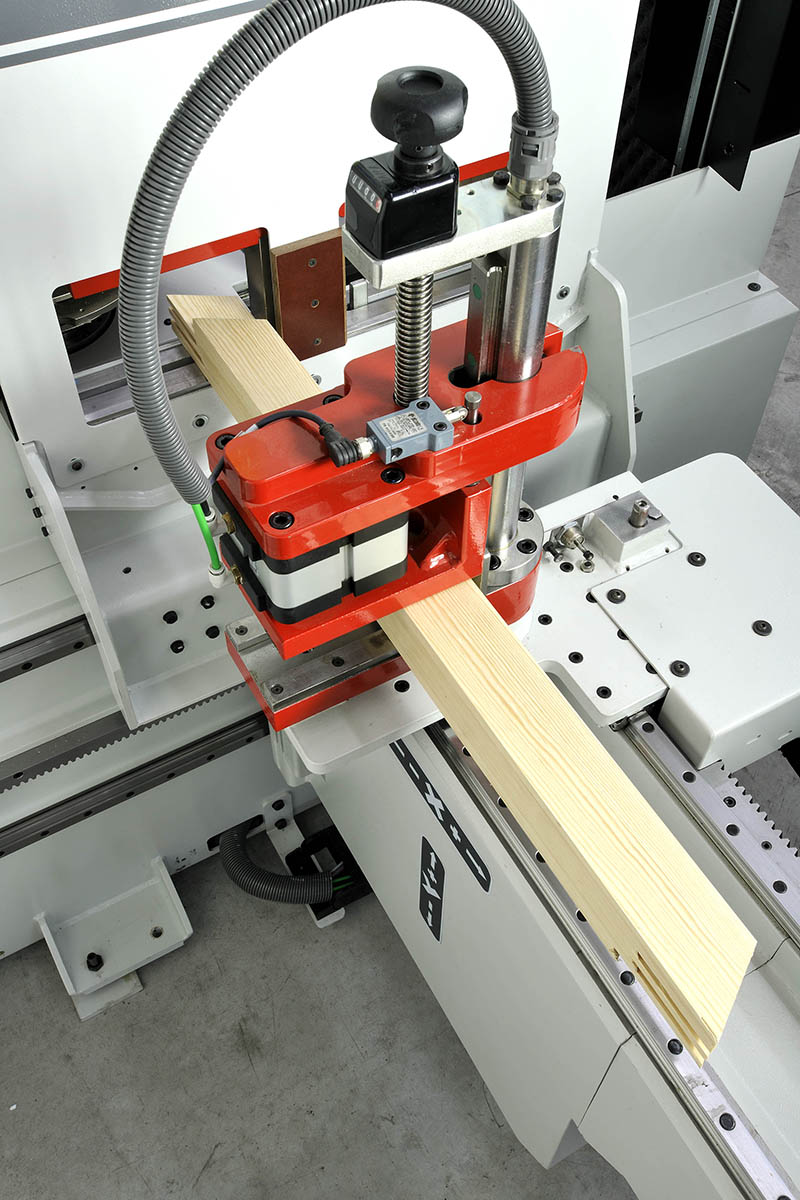

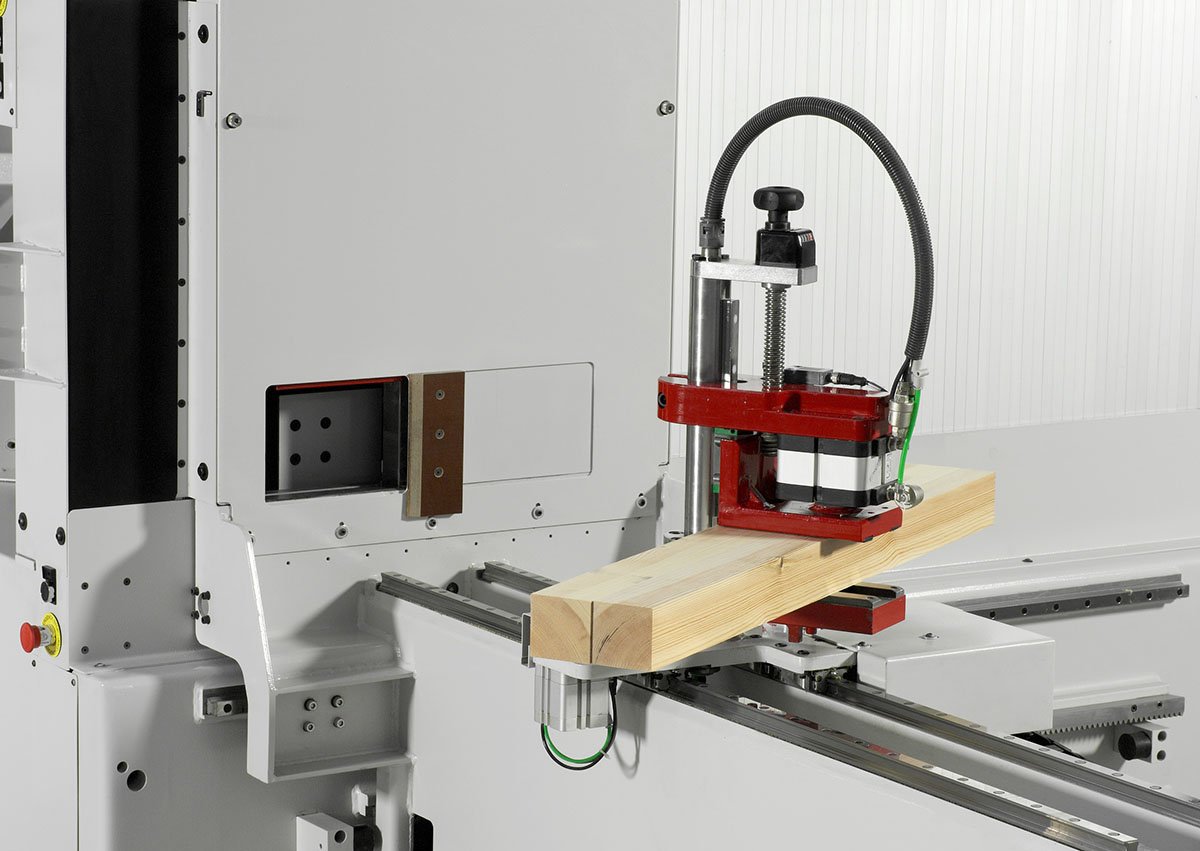

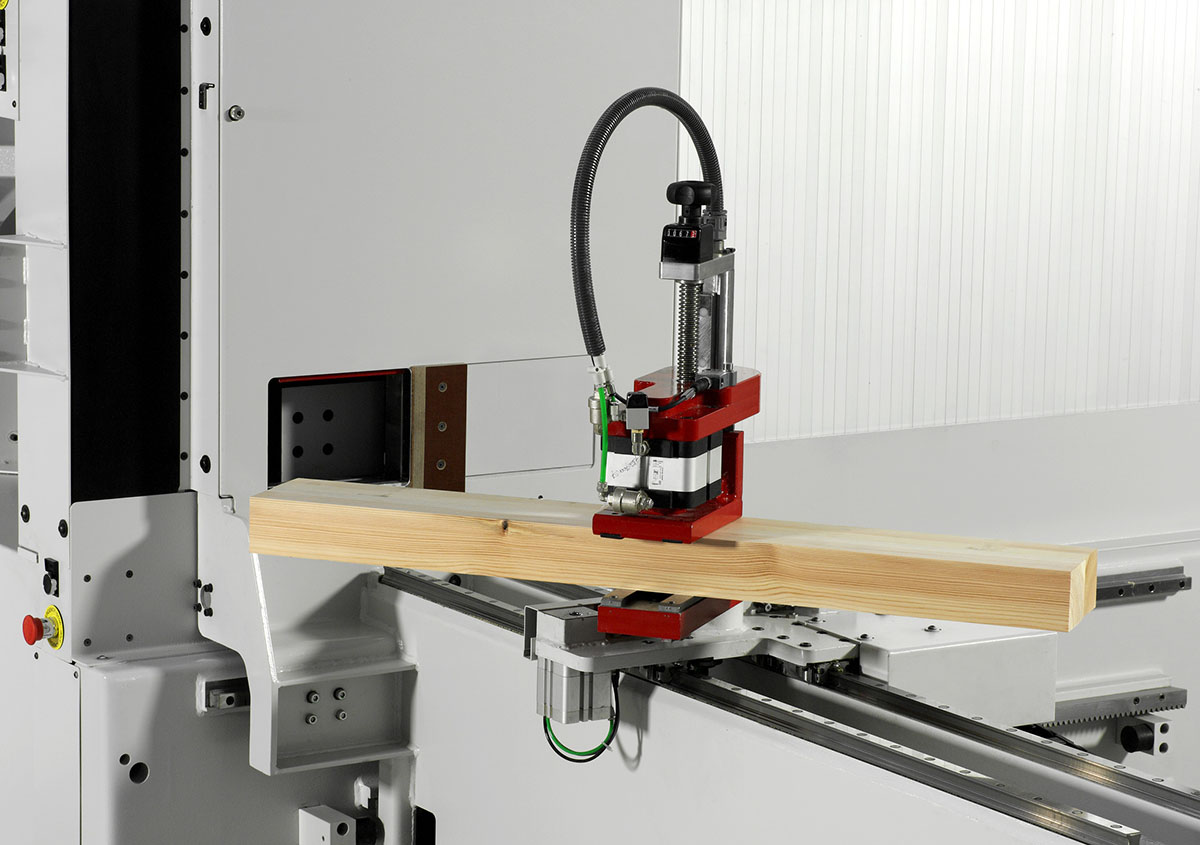

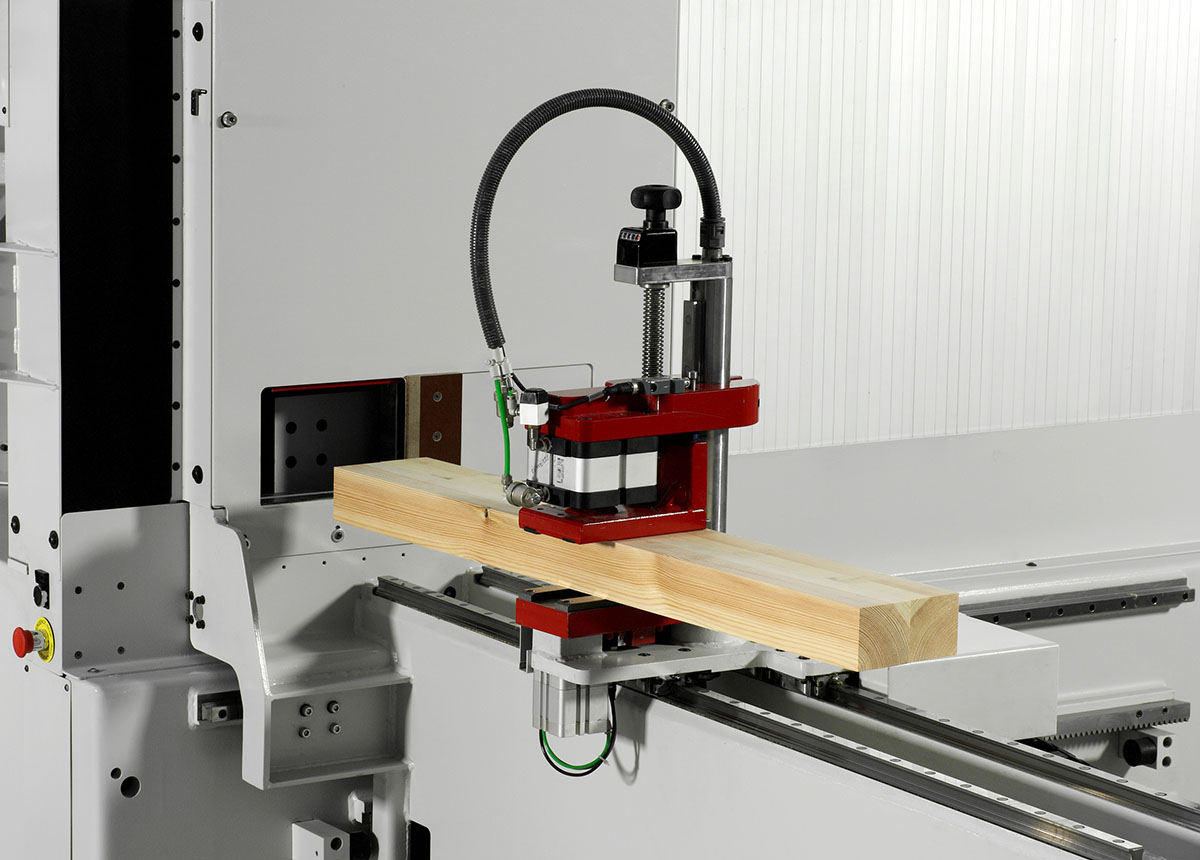

Parmi les centres d’usinage angulaires, Titanium est celui qui résume le mieux l’expérience de SAOMAD dans la production de machines pour la fabrication de menuiseries. Grâce à une technologie de dernière génération et à un système de serrage qui calcule automatiquement les dimensions des pièces à usiner, Titanium est en mesure de réduire les temps de travail et d’assurer une productivité élevée. La grande flexibilité des arbres de tenonnage et de profilage, la remarquable praticité des usinages et le carénage complet de sécurité et antibruit permettent à ce centre d’usinage angulaire d’occuper une position de leader dans le secteur.
Caractéristiques principales de Titanium:

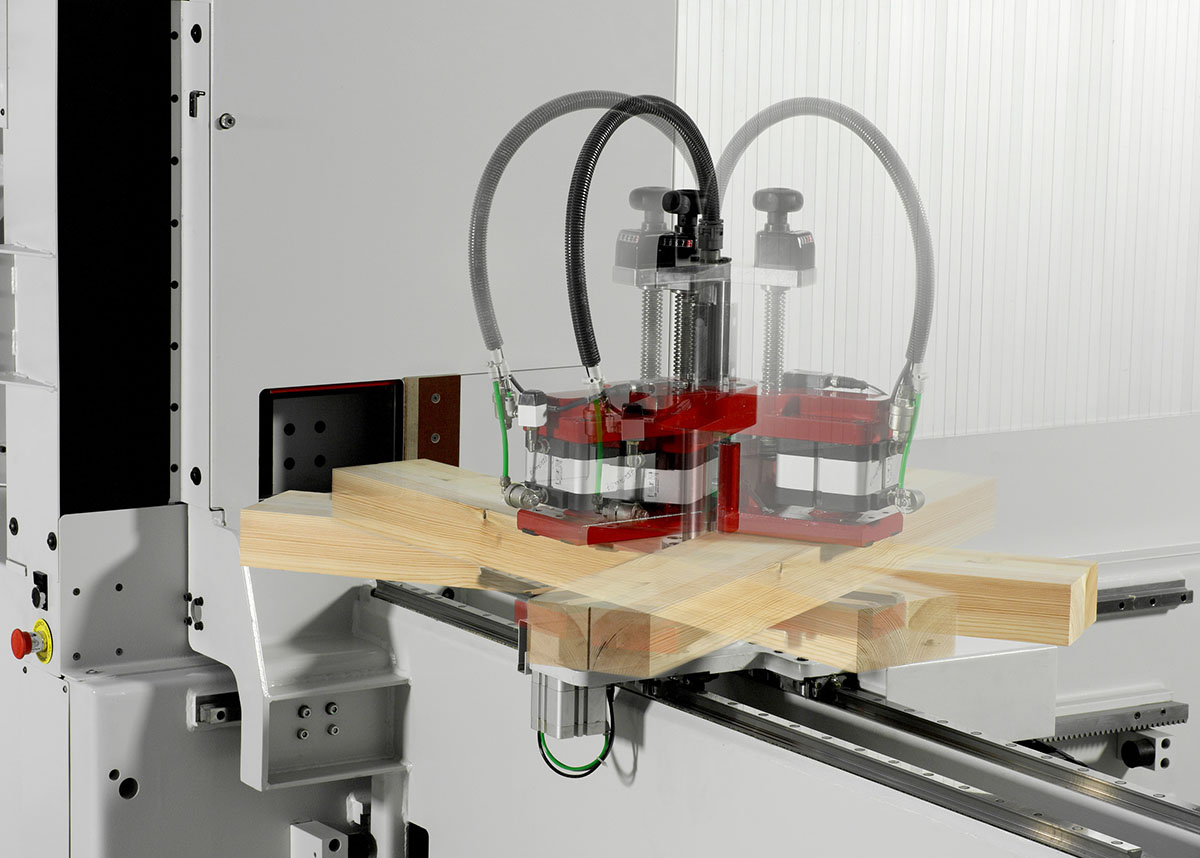

- Possibilité d’usiner 2 pièces à la fois. Le système d’interpolation des axes permet de réaliser des tenons inclinés de +/- 60° et de toujours maintenir la pièce en position perpendiculaire par rapport à la machine

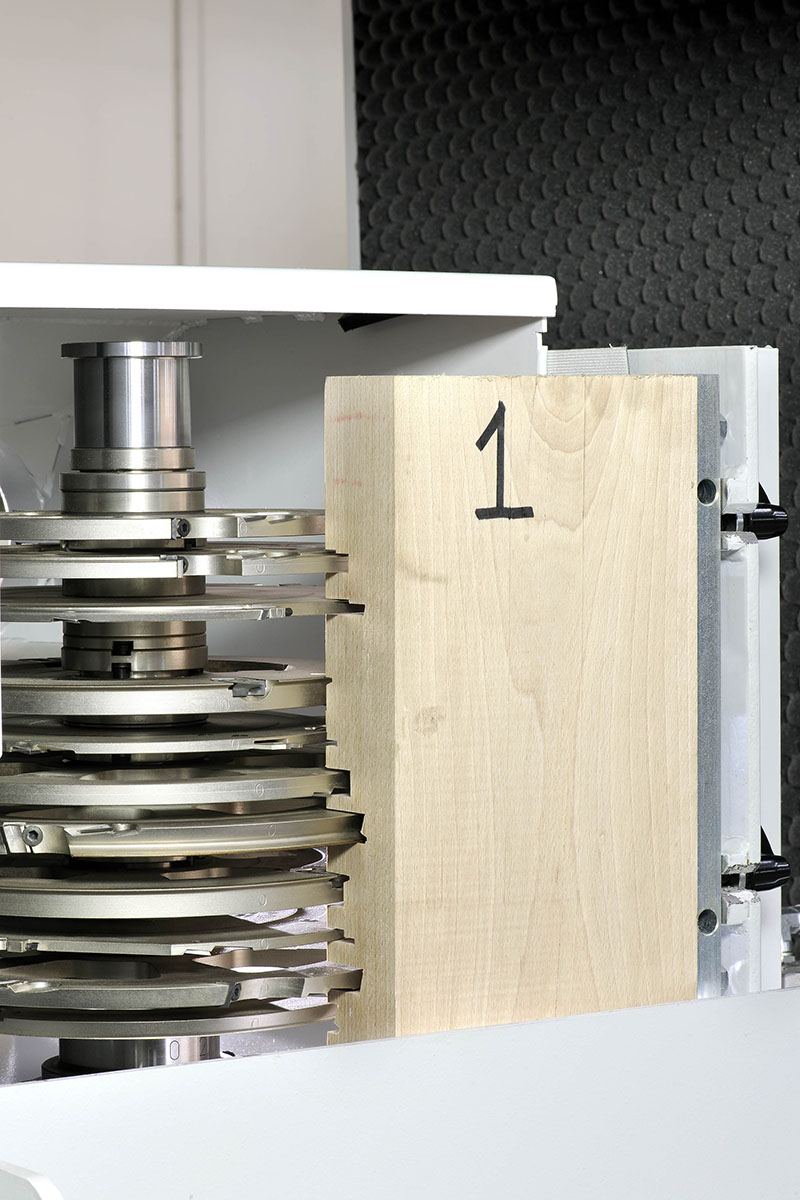

- Profilage de la pièce maintenue par un contre-guide pneumatique, avec la possibilité de travailler avec les 3 arbres simultanément pour réaliser de multiples profils
- Possibilité de chanfreiner les bords des vantaux en travaillant avec les 3 arbres simultanément

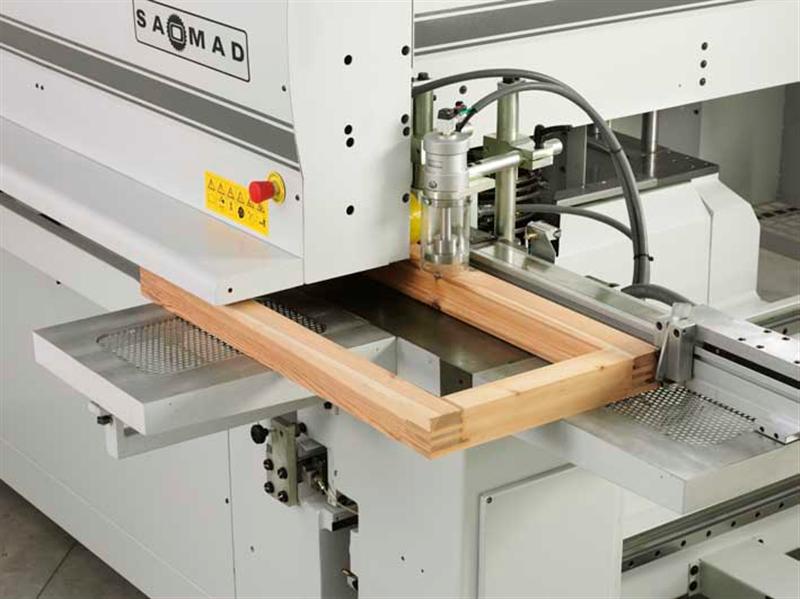

- Équerrage des vantaux grâce à un petit chariot qui permet à l’équerre un vantail de 600 mm de largeur maximum

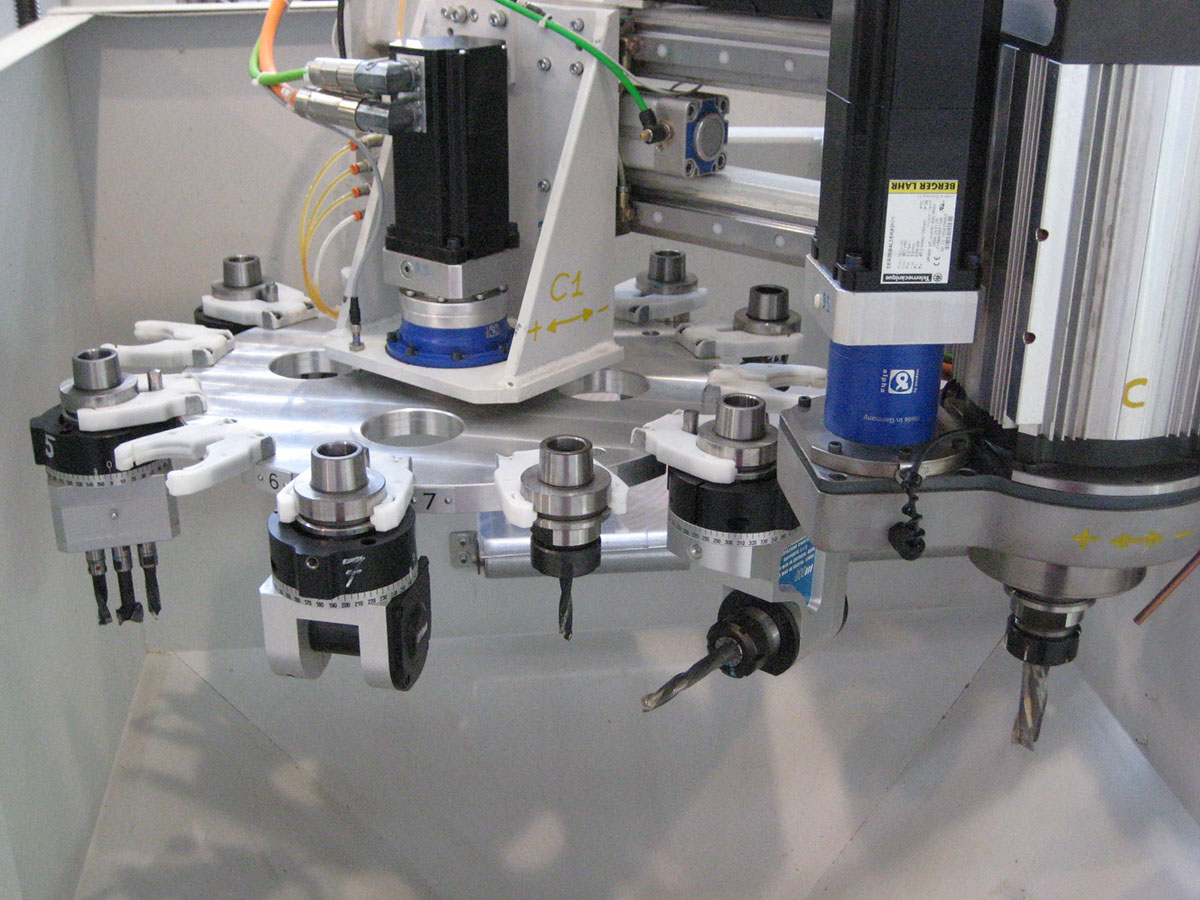

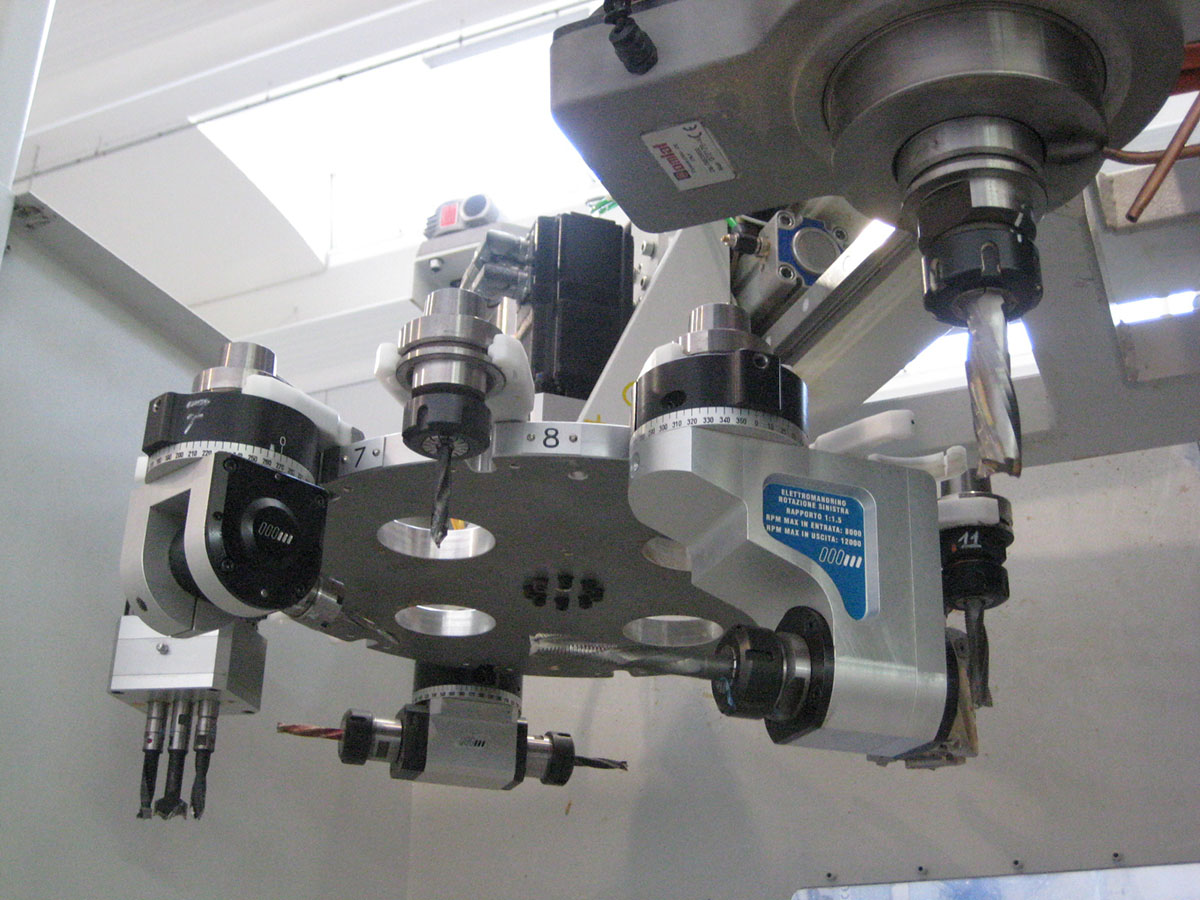

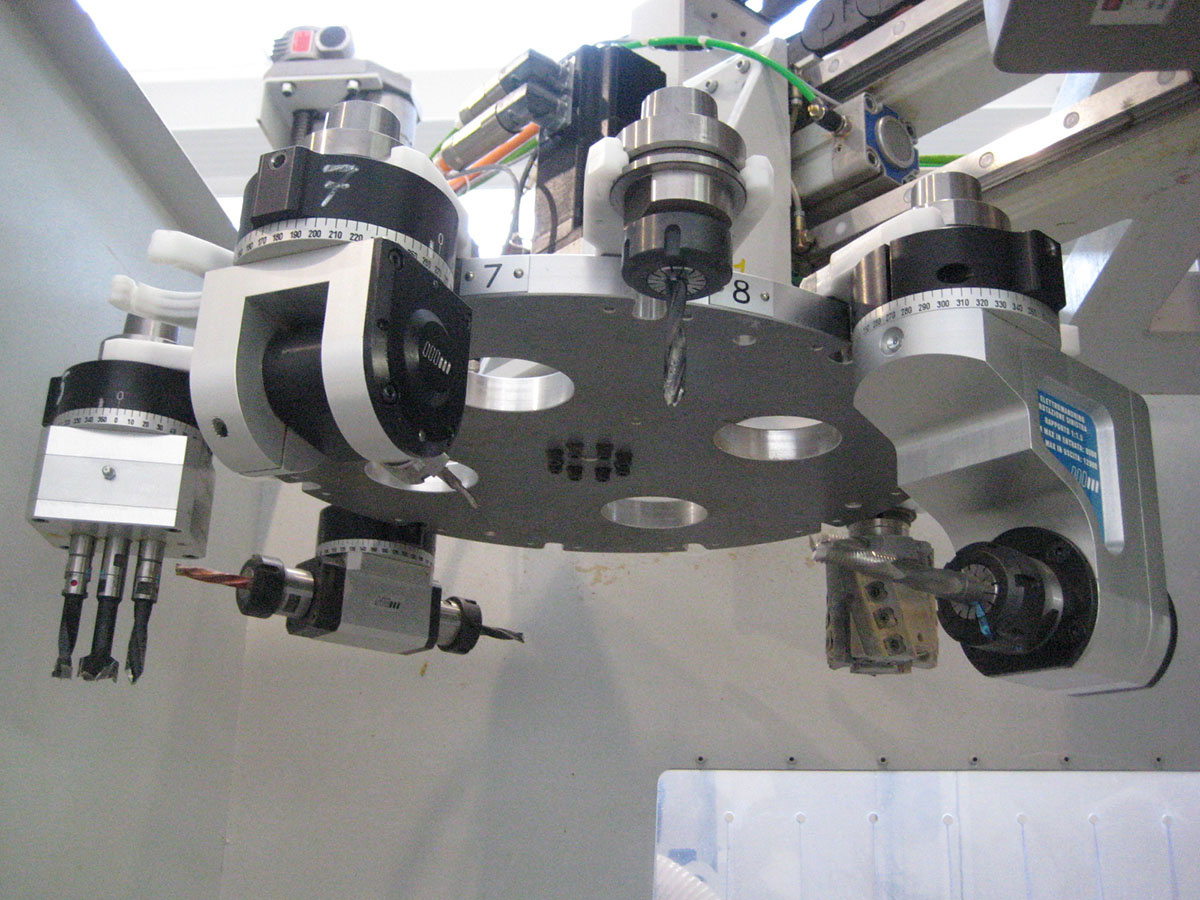

- Unité de tenonnage avec pantographe : la solution Titanium + pantographe permet d’effectuer les opérations de tenonnage et de perçage en un seul cycle d’usinage
- Différents types de ferrures peuvent être ajoutés grâce aux cycles d’usinage ou aux macros du pantographe déjà présents dans le programme du centre d’usinage

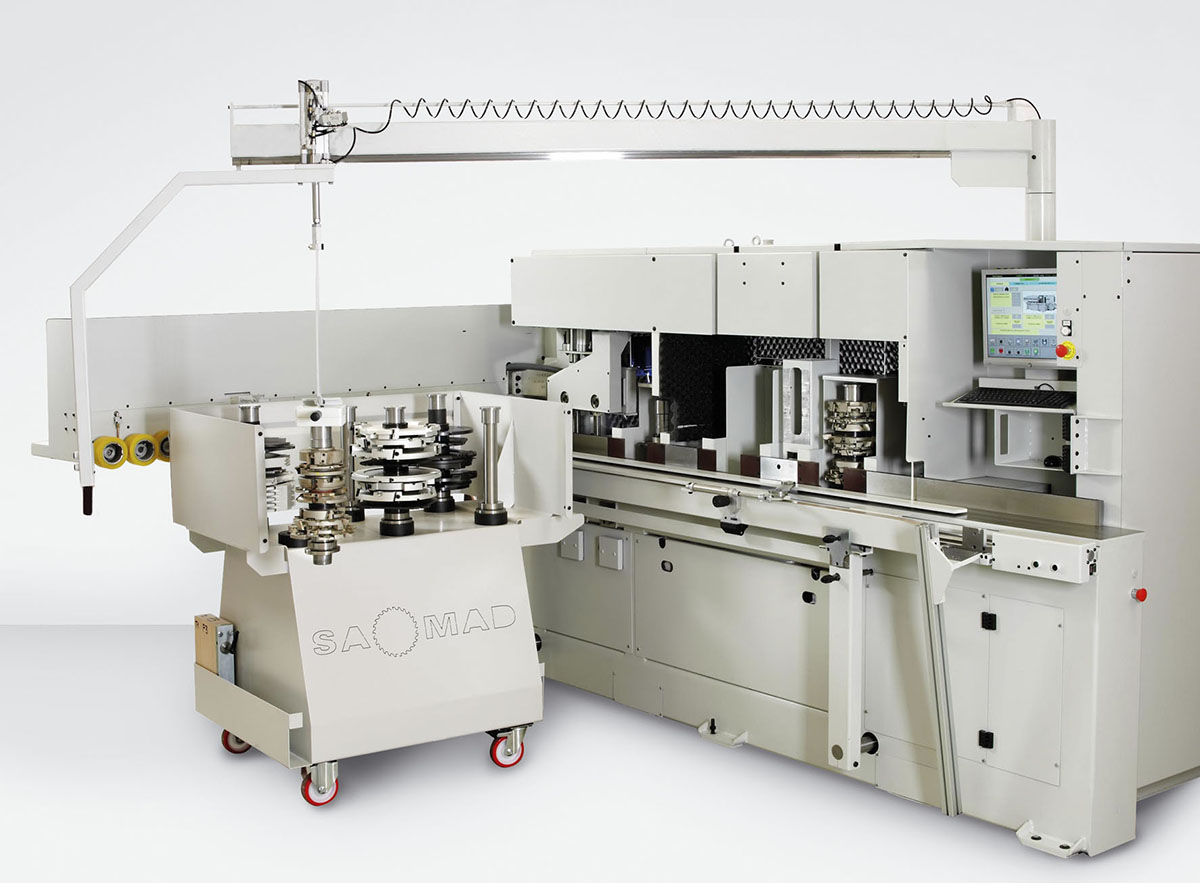

- Possibilité d’avoir 1 ou 2 arbres interchangeables avec un palan pour le levage et un chariot porte-cônes
Caractéristiques techniques
| Longueur min. - max. de la pièce | 250 (intérieur tenon) - 2 800 mm |
| Largeur min. - max. de la pièce | 35-200 mm |
| Hauteur min. - max. de la pièce | 30-120 mm |
| Inclinaison automatique | +/- 60° |

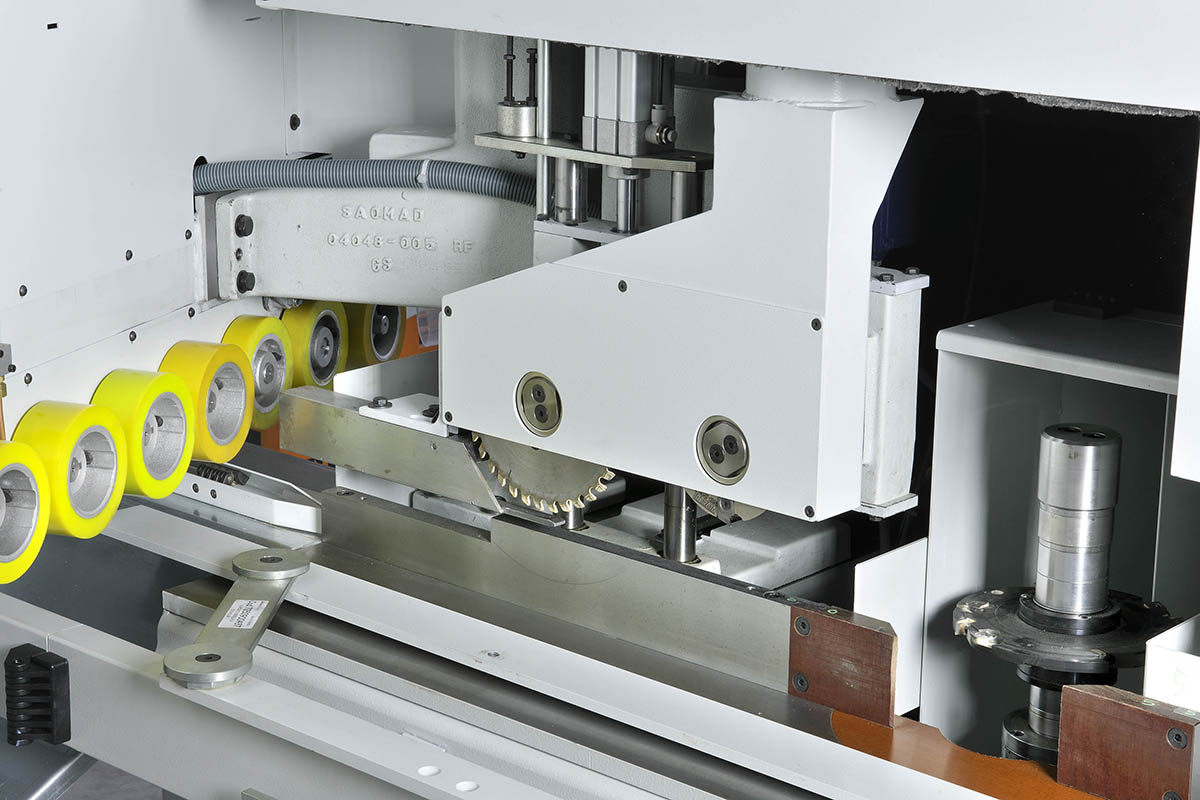

Groupe de la scie circulaire
| Puissance moteur | 3 kW |
| Ø arbre | 30 mm |
| Ø scie circulaire | 450 mm |
| Régime moteur scie | 3 000 tr/min |
| Hauteur de coupe | 120 mm |
| Déplacement vertical pneumatique |

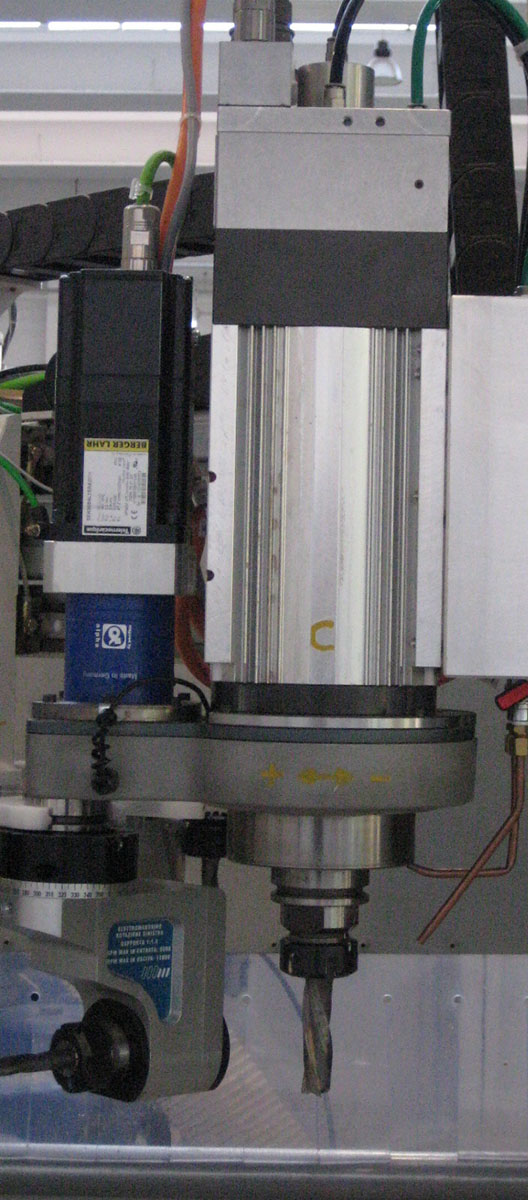

Broche à emmanchement rapide HSKB100
| Puissance moteur | 9,25 kW |
| Régime moteur arbre | 3 200 tr/min |
| Diamètre maximal outil | 320 mm |
| Déplacement vertical électronique |

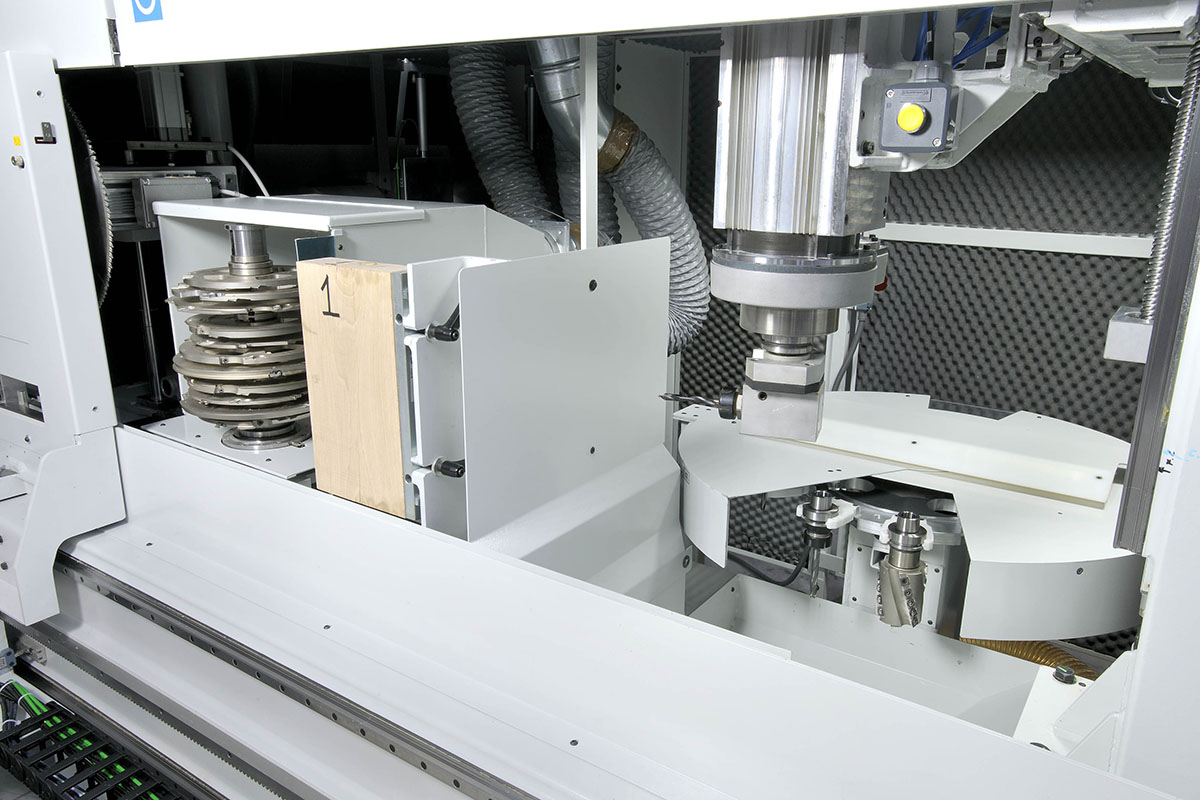

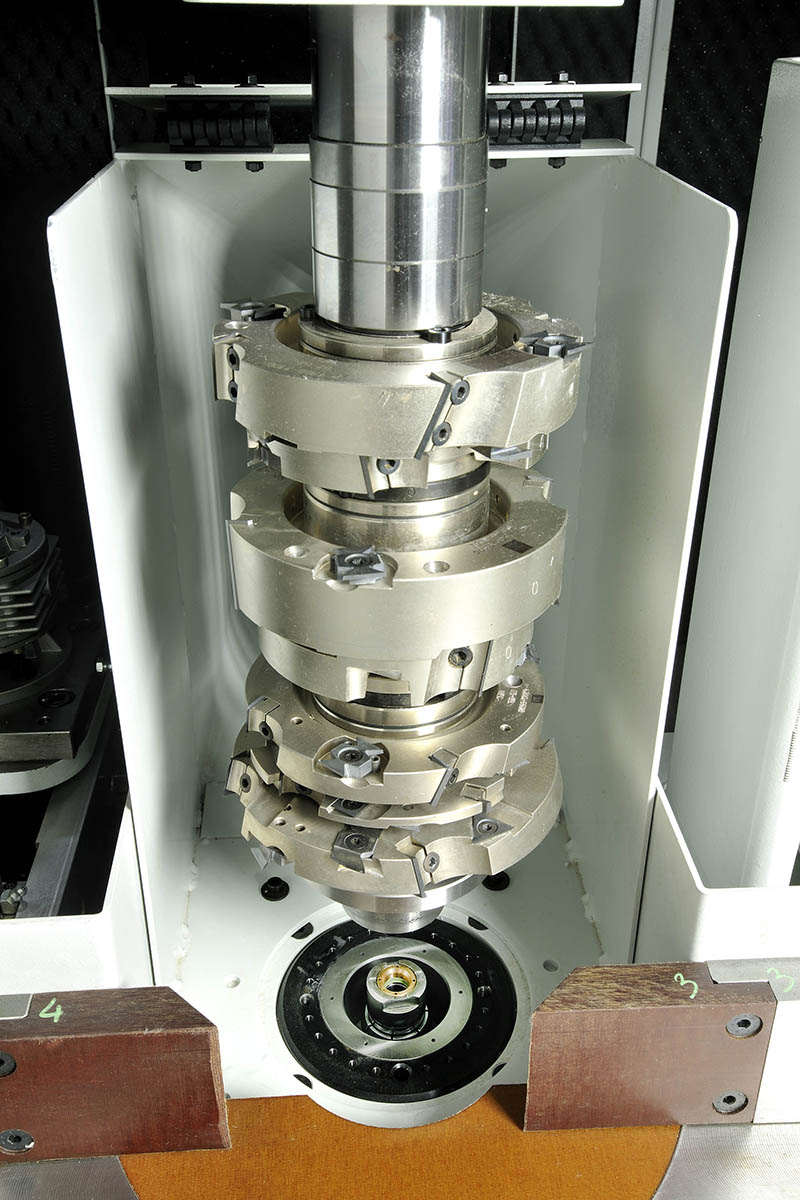

Arbres de profilage
| Ø arbre | 50 mm |
| Longueur de l’arbre | 320 mm |
| Puissance moteur | 9,25 kW |
| Régime moteur arbre | 6 000 tr/min |
| Déplacement vertical électronique |
Groupe récupération latte
| Ø arbre | 30 mm |
| Ø scie circulaire | 200 mm |
Groupe outil à rayonner
| Ø arbre | 30 mm |
| Ø maximal fraise à rayonner | 180 mm |

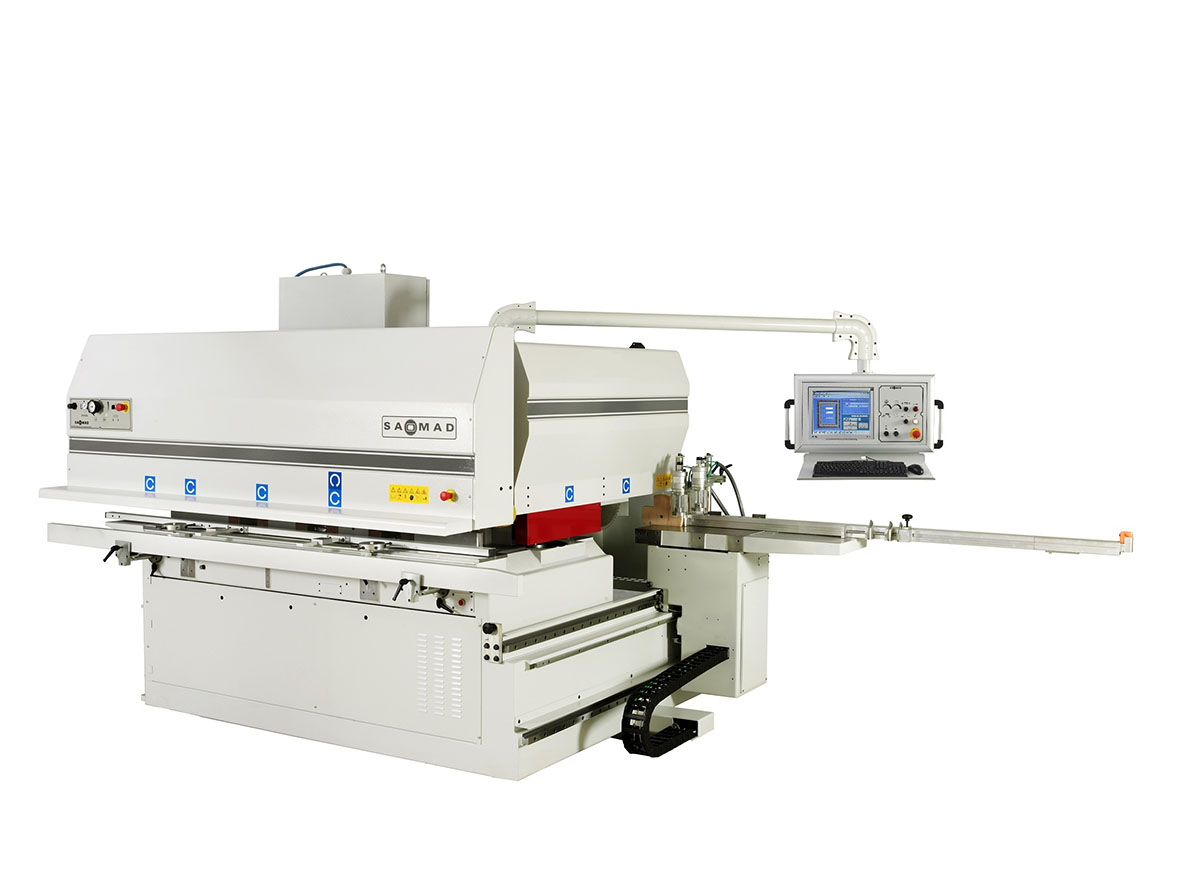

Operator
Les centres d’usinage angulaires Operator sont fournis avec la configuration la mieux adaptée aux besoins spécifiques de l’utilisateur final : ils permettent ainsi de produire en série ou en séquence tous les éléments d’une menuiserie, quelles que soient la quantité commandée ou les dimensions des pièces à usiner.
Operator est un centre d’usinage angulaire à la fois flexible, facile à utiliser, robuste et compact, géré par un logiciel intuitif et simple d’utilisation.
Principales caractéristiques d’Operator:
- Le coulissement du chariot de tenonnage s’effectue basé sur des glissières linéaires intégrales à double recirculation de billes, qui assurent une précision, une robustesse et une fiabilité optimales dans le temps
- Scie de coupe en bout à positionnement vertical pneumatique du haut vers le bas pour réaliser des tenons inclinés à un angle de +/- 60° et assurer une plus grande sécurité
- Arbre de tenonnage de 50 mm de diamètre et 320 mm de longueur, à déplacement vertical à axe continu géré par ordinateur. Diamètre maximal de l’outil 320 mm; moteur standard de 7,5 kW
- Possibilité de réaliser des tenons inclinés grâce à l’inclinaison de +/- 60 de la glissière de support

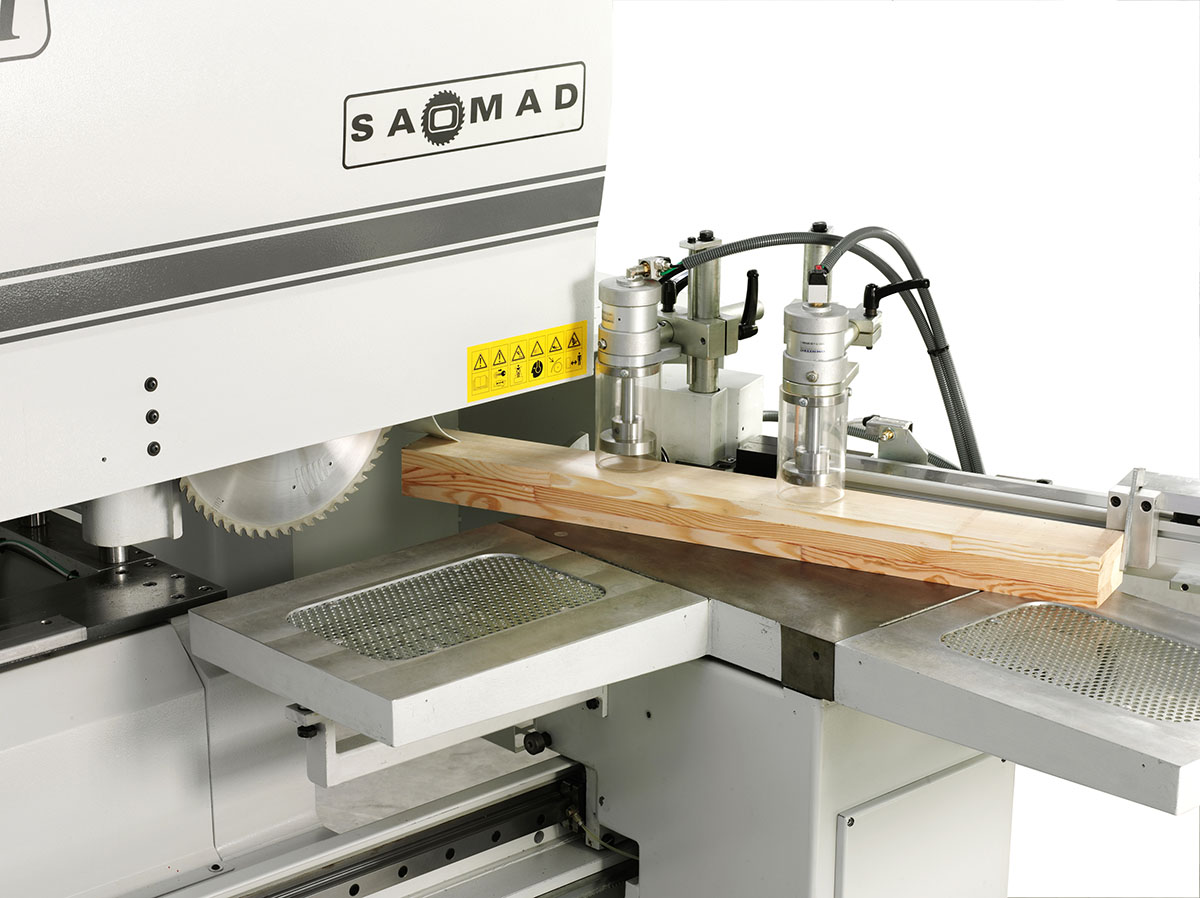

- Avance de la pièce du côté à profiler assuré par un système robuste composé de deux roues caoutchoutées à pression d’air réglable
- Usinage simultané avec équerrage du vantail sur le côté à tenonner et du montant sur le côté à profiler

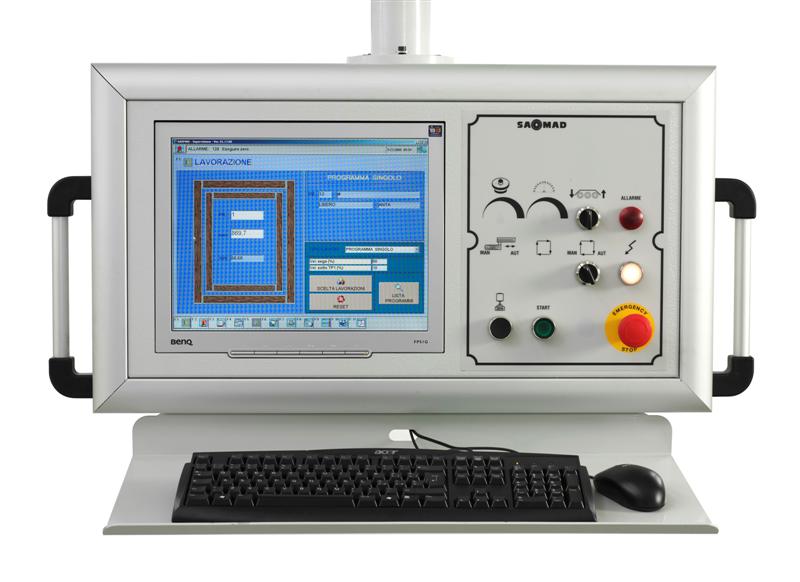

- Grâce au bras suspendu articulé, le panneau de commande peut être orienté dans toutes les positions de travail et, durant l’usinage, avec le centre d’usinage allumé, il est possible de changer les programmes, les données et les paramètres
Groupe scie circulaire
| Puissance moteur | 3 kW |
| Régime moteur scie | 3 000 tr/min |
| Ø scie circulaire | 400 mm |
| Hauteur de coupe max. | 125 mm |
Arbre de tenonnage
| Quantité | 01 |
| Diamètre de l’arbre | 50 mm |
| Longueur de l’arbre | 320 mm |
| Puissance moteur | 7,5 kW |
| Régime moteur arbre | 3 200 tr/min |
| Ø max. de l’outil | 320 mm |
Arbres de profilage
| OPERATOR 4 | 1 |
| OPERATOR 5 | 2 |
| Diamètre de l’arbre | 50 mm |
| Longueur de l’arbre | 320 mm |
| Puissance moteur | 7,5 kW |
| Régime moteur arbre | 6 000 tr/min |
| Diamètre max. des outils | 240 mm |
| Diamètre base des outils | 110-140 mm |
Groupe récupération latte
| Quantité | 01 |
| Ø arbre | 30 mm |
| Puissance moteur | 2,2 kW |
| Régime moteur scie | 6 000 tr/min |
| Diamètre de la scie de récupération latte | 200 mm |

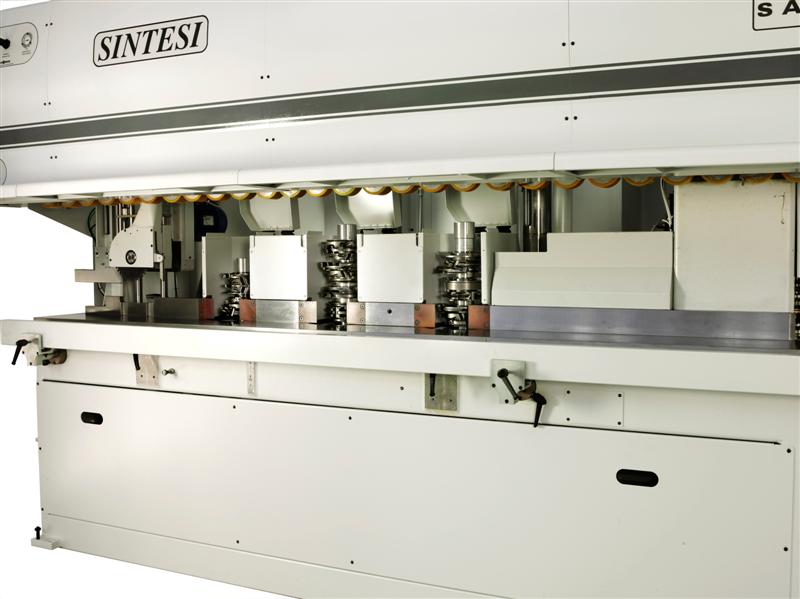

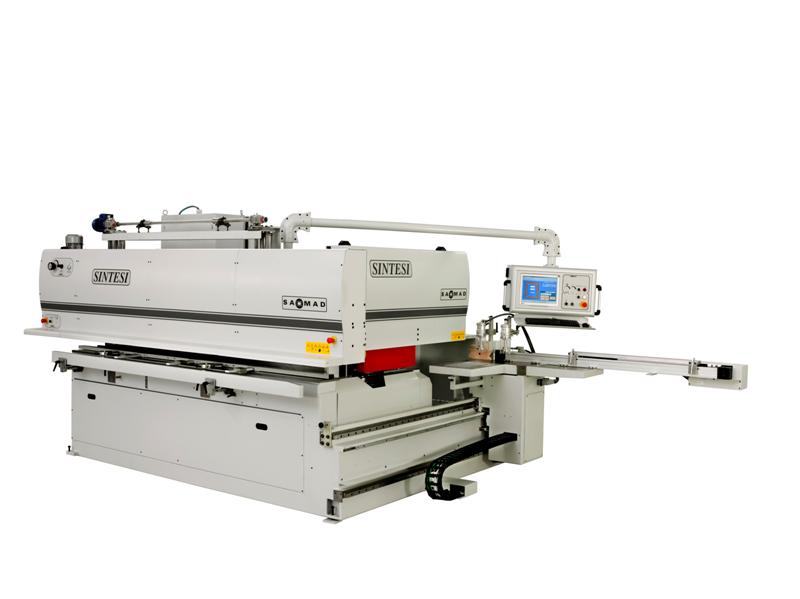

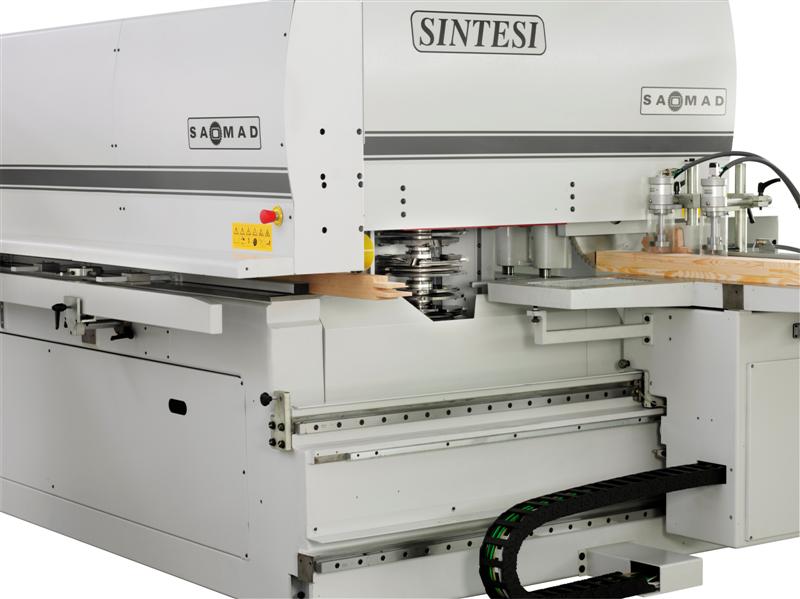

Sintesi
Sintesi est sans aucun doute le centre d’usinage angulaire qui répond le mieux aux besoins du marché actuel, flexible dans sa production car il peut s’adapter aux exigences du client grâce à ses différentes options, équipé d’un panneau de commande pivotant grâce à un bras suspendu il permet une commodité maximale pour l’opérateur qui peut le positionner à volonté, il permeté galement le dialogue en ligne.
Le chariot de tenonnage est équipé de guides linéaires avec un système de coulissement de haute précision, robuste et fiable, ce qui est égalementren du possible par un excellent système de lubrification. Le double cyclee en outre, le dispositif de serrage de la pièce est placé sur la table pour faciliter l’utilisation et accroître la sécurité lors du travail.
Ce centre d’usinage angulaire est équipé d’une scie à positionnement vertical de haut en bas à command e pneumatique pour réduire le bruit et pour une plus grande sécurité.
Une autre possibilité que permet notre angle Sintesi est l’inclinaison des tenons grâce à l’inclinais on du rail de support.

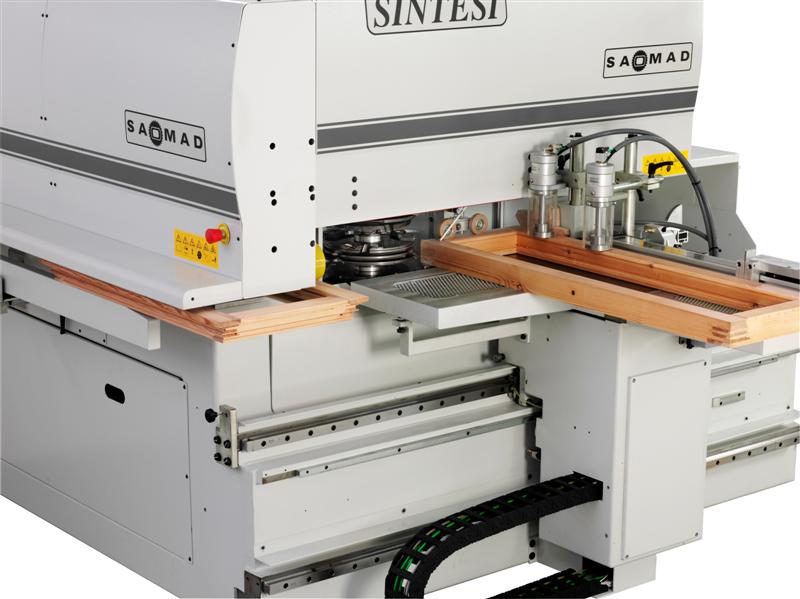

L’automatisation de l’insertion des pièces, de l’étape de tenonnage à l’étape de profilage, présente plusieurs avantages:
- Réduction de la manipulation de la pièce par l'opérateur
- Augmentation de la production: tant que la pièce est du côté du profilage, l'opérateur peut continuer à travailler en mode tenonnage
- Le serreurs éventuelles d'introduction de la pièce sont évitées
- Facilité d'utilisation maximale et vitesse de travail élevée
Unite de tronconnage
| Puissance moteur | 3 kW |
| Tours moteur arbre | 3 000 tr/min |
| Ø scie circulaire | 400 mm |
| Hauteur de coupe | 125 mm |
| De placement pneumatique | |
Arbre à tenonner
| Diamètre de l’arbre | 50 mm |
| Puissance moteur | 7,5 kW |
| Régime moteur arbre | 3.200 tr/min |
| Ø max. de l’outil | 330 mm |
| De placement pneumatique | |
Arbres à profiler
| Diamètre de l’arbre | 50 mm |
| Longueur de l’arbre | 320 mm |
| Puissance moteur | 5,5 kW |
| Régime moteur arbre | 6.000 tr/min |
| De placement pneumatique | |
Groupe récupération de la paraclose
| Ø arbre | |
| Ø scie recuperation paraclose | 200 mm |
