Centri di lavoro angolari SAOMAD: una tradizione consolidata
I centri di lavoro angolari SAOMAD nascono dall’esperienza e dalla volontà di innovazione che da sempre caratterizza l’azienda. Le differenti esigenze produttive e i mercati sempre più competitivi, soprattutto nel settore dei serramenti in legno, richiedono una notevole flessibilità e versatilità.
Titanium, Operator e Sintesi sono tre risposte alle richieste di produttori di infissi che cercano centri di lavoro angolari compatti, robusti e facili da utilizzare.

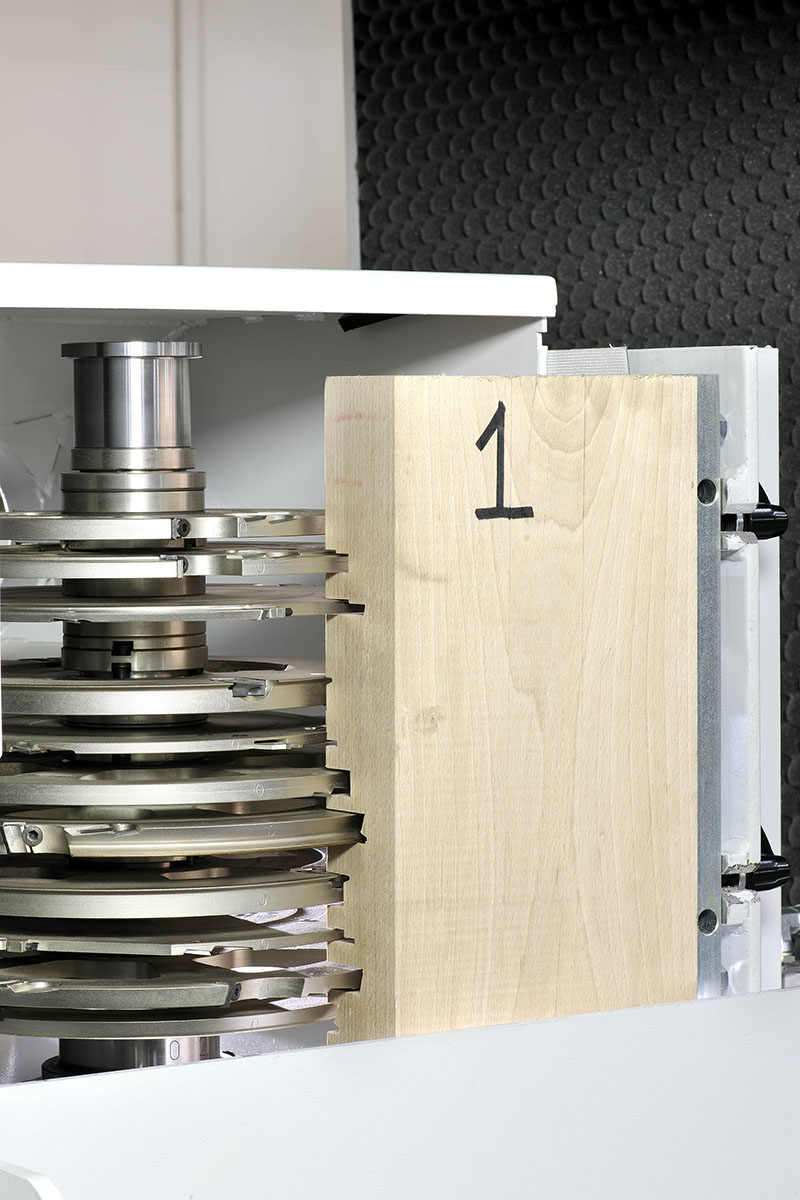

Titanium
Tra i centri di lavoro angolari, Titanium è quello che maggiormente riassume l’esperienza di SAOMAD nella produzione di impianti per la produzione di serramenti. Grazie a una tecnologia di ultima generazione e a un sistema di bloccaggio che permette di calcolare in automatico le dimensioni dei pezzi da lavorare, Titanium è in grado di ridurre i tempi di lavoro garantendo un’alta produttività.
L’alta flessibilità degli alberi a tenonare e a profilare, l’estrema praticità delle lavorazioni e la totale carenatura per abbassare il livello di rumorosità e di sicurezza collocano questo centro di lavoro in una posizione leader nel settore.
Caratteristiche principali di Titanium:
- Possibilità di lavorare 2 pezzi alla volta. Il sistema di interpolazione degli assi permette di eseguire tenoni inclinati +/- 60° e di mantenere il pezzo posizionato sempre perpendicolarmente rispetto alla macchina
- Profilatura del pezzo singolo tenuto da controguida pneumatica con possibilità di lavorare con tutti e 3 gli alberi contemporaneamente per eseguire molteplici profili
- Possibilità di sbattentare ante con 3 alberi contemporaneamente
- Squadratura delle ante grazie ad un carrellino che permette di tenere in squadro l’anta fino ad un max di 600 mm di larghezza
- Gruppo a tenonare con pantografo: la soluzione Titanium + Pantografo permette di eseguire le operazioni di tenonatura e di foratura in unico ciclo di lavoro
- Si possono inserire vari tipi di ferramenta grazie ai cicli di lavoro o macro del pantografo già inserite nel programma della macchina
- Possibilità di avere 1 o 2 alberi intercambiabili con paranco per il sollevamento ed un carrello porta coni
Dati tecnici
| Lunghezza min-max pezzo | 250 (interno tenone)-2.800 mm |
| Larghezza min-max pezzo | 35-200 mm |
| Altezza min-max pezzo | 30-120 mm |
| Inclinazione automatica | +/- 60° |
Gruppo sega circolare
| Potenza motore | 3 kW |
| Ø albero | 30 mm |
| Ø sega circolare | 450 mm |
| Giri motore sega | 3.000 giri/minuto |
| Altezza taglio | 120 mm |
| Spostamento verticale pneumatico |
Mandrino ad attacco rapido HSKB100
| Potenza motore | 9,25 kW |
| Giri motore albero | 3.200 giri/minuto |
| Diametro massimo utensile | 320 mm |
| Spostamento verticale elettronico |
Alberi a profilare
| Ø albero | 50 mm |
| Lunghezza albero | 320 mm |
| Potenza motore | 9,25 kW |
| Giri motore albero | 6.000 giri/minuto |
| Spostamento verticale elettronico |
Gruppo recupero listello
| Ø albero | 30 mm |
| Ø sega circolare | 200 mm |
Gruppo raggiatore
| Ø albero | 30 mm |
| Ø massimo fresa raggiatore | 180 mm |
Operator
I centri di lavoro angolari Operator vengono forniti nella composizione più adatta alle specifiche esigenze dell’utilizzatore finale, offrendo la possibilità di produrre in serie o in sequenza tutti i vari elementi di un infisso indipendentemente dal quantitativo della commessa o dalle misure dei pezzi da lavorare.
I punti di forza di Operator sono una elevata flessibilità, semplicità di utilizzo, robustezza e compattezza., il tutto gestito da un software di immediato e facile utilizzo.
Principali caratteristiche di questo centro di lavoro:
- Lo scorrimento del carro a tenonare è basato su guide lineari integrali a doppio riciclo di sfere, le quali consentono un'elevata precisione, robustezza ed affidabilità nel tempo
- Sega intestatrice con posizionamento verticale pneumatico dall'alto verso il basso per realizzare tenoni inclinati +/- 60° e garantire una maggiore sicurezza
- Albero a tenonare con diametro 50 mm, lunghezza 320 mm con spostamento verticale ad asse continuo gestito da computer. Diametro massimo utensile 320 mm; motore standard 7,5 kW
- Possibilità di eseguire tenoni inclinati tramite l'inclinazione +/- 60° della guida di appoggio
- Avanzamento del pezzo nel lato a profilare tramite un robusto sistema composto da due ruote gommate a pressione d'aria regolabile
- Lavorazione in contemporanea di squadratura dell'anta nel lato a tenonare e del montante nel lato a profilare
- Grazie ad un particolare braccio pensile con snodi, il pannello di comando può essere orientato in qualsiasi posizione di lavoro e durante la lavorazione, con la macchina accesa, possono essere cambiati programmi, dati e parametri
Gruppo sega circolare
| Potenza motore | 3 kW |
| Giri motore sega | 3.000 giri/minuto |
| Ø sega circolare | 400 mm |
| Altezza di taglio max | 125 mm |
Albero a tenonare
| Quantità | 01 |
| Diametro albero | 50 mm |
| Lunghezza albero | 320 mm |
| Potenza motore | 7,5 kW |
| Giri motore albero | 3.200 giri/minuto |
| Ø massimo utensili | 320 mm |
Alberi a profilare
| OPERATOR 4 | 1 |
| OPERATOR 5 | 2 |
| Diametro albero | 50 mm |
| Lunghezza albero | 320 mm |
| Potenza motore | 7,5 kW |
| Giri motore albero | 6.000 giri/minuto |
| Diametro massimo utensili | 240 mm |
| Diametro base utensili | 110-140 mm |
Gruppo recupero listello
| Quantità | 01 |
| Ø albero | 30 mm |
| Potenza motore | 2,2 kW |
| Giri motore sega | 6.000 giri/minuto |
| Diametro sega recupero listello | 200 mm |
Sintesi
Sintesi è sicuramente il centro angolare che soddisfa maggiormente le esigenze del mercato attuale, una macchina flessibile nella produzione in quanto adattabile alle esigenze del cliente grazie anche ai suoi vari optional.
Il pannello di controllo orientabile, che consente un efficace dialogo online, può essere posizionato dall’operatore a suo piacimento grazie a un comodo braccio pensile.
Il carro a tenonare è equipaggiato da guide lineari con un sistema di scorrimento di elevata precisione, robustezza e affidabilità, reso possibile anche da un ottimo sistema di lubrificazione.
Il doppio ciclo di lavoro permette di tenonare da ambo i lati ottimizzando i tempi di produttività.
Il dispositivo di bloccaggio dei pezzi, inoltre, è collocato sul tavolo, per consentire una maggiore facilità d’uso e più sicurezza nel lavoro.
Questo angolo viene equipaggiato da una sega intestatrice con posizionamento pneumatico verticale dall’alto verso il basso per ridurre i rumori e per una maggiore sicurezza.
Altra possibilità offerta da Sintesi è quella di avere i tenoni inclinati grazie all’inclinazione della guida d’appoggio.
L’automazione nell’inserimento del pezzo dalla fase di tenonatura a quella di profilatura, portano vari vantaggi:
- Riduzione della movimentazione del pezzo da parte dell'operatore
- Maggiore produzione: finché il pezzo si trova nel lato a profilare, l'operatore può continuare a lavorare in tenonatura
- Viene evitato qualsiasi errore di introduzione pezzo
- Massima semplicità di utilizzo ed elevata rapidità nei lavori
Gruppo sega circolare
| Potenza motore | 3 kW |
| Giri motore sega | 3.000 giri/minuto |
| Ø sega circolare | 400 mm |
| Altezza di taglio max | 125 mm |
| Spostamento verticale pneumatico | |
Alberi a tenonare
| Diametro albero | 50 mm |
| Potenza motore | 7,5 kW |
| Giri motore albero | 3.200 giri/minuto |
| Ø massimo utensile | 330 mm |
| Spostamento verticale elettronico | |
Alberi a profilare
| Diametro albero | 50 mm |
| Lunghezza albero | 320 mm |
| Potenza motore | 5,5 kW |
| Giri motore albero | 6.000 giri/minuto |
| Spostamento verticale elettronico | |
Gruppo recupero listello
| Diametro albero | |
| Diametro sega circolare | 200 mm |
